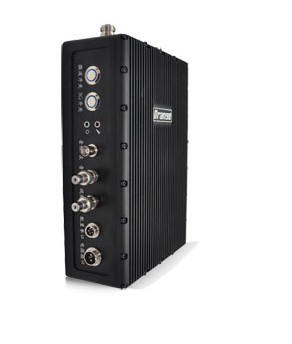

點擊圖片查看大圖Orange_3G傳輸設備由EVDO/TDSCDMA/WCDMA三種傳輸模式，并有單/多通道，系統采用H.264+優化壓縮編碼，多通道集群捆綁、網絡編碼自適應技術等特點，基于高性能DSP平臺，采用嵌入式設計思路，支持多種網絡傳輸協議，支持動態域名解析可與PPPOE上網鏈路輕松接入，支持專網接入、雙向語音傳輸、高清圖片的實時抓拍，是解決超遠距離圖像傳輸的首選產品。
注：微波參數與之前介紹的我公司的任意一款同制式產品參數一致。
第2章 適用客戶范圍
u 軍隊、公安、武警、司法、消防、邊防、航空、海防、電力、防汛、交通、人防、鐵路、海關、港口、電力、水利、礦山、石油、化工、建筑
u 部隊演習、森林警察、森林消防、廣播電視、國土資源、近海營救、高速公路監管、應急醫療救助
u 車輛、艦船之間以及車輛艦船向固定點傳輸圖像、機器人圖像音視頻傳輸
u 從空中向地面傳輸圖像：用于各種飛行器、無人機、直升機、氣球
u 新聞采訪車圖像中繼、體育比賽實況直播
第3章 產品優勢
微波部分
l 多頻段直接變頻：150～1.7GHz、2.3G～2.7GHz(可選)
l 多帶寬可調：8/4/2.5/1.25MHz(可調)
l 符合國家無線電管理委員會標準：≤2MHz
l COFDM(編碼正交頻分復用) 調制技術：可支持高速移動傳輸,支持非視距(NLOS)傳輸
l 加密功能：128位AES加密,避免非法接收
l 多模式視頻壓縮：H.264
3G部分
l 系統采用多通道(2卡)的集群捆綁技術,有效的提升了傳輸通道的帶寬;
l H.264視頻壓縮編碼技術,數據流控技術更適合于低帶寬網絡傳輸中使用;
l 專業的圖像處理技術,色彩還原度高;
l 支持1-4路視頻,服務端平臺可進行軟切換支持輪跳功能;
l 網絡中斷后可自動連接,保證系統運行穩定可靠;
l 專業的平臺控制軟件,支持PDA手機訪問;
第4章 產品介紹
第5章 技術參數
3G部分
|
視頻
|
壓縮格式
|
H.264/AVC
|
|
視頻輸入
|
4路視頻輸入，BNC接口(female)，1 Vpp-75Ω
|
|
|
分辨率
|
CIF：352×288，Hafe-D1：704×288，D1：704×576
|
|
|
幀率
|
幀率1-25幀/秒可調，實際幀率視3G網絡狀況而定。
|
|
|
典型幀率CIF 25幀/秒（典型200k帶寬捆綁情況下）
|
||
|
碼率
|
碼率可調，視3G網絡帶寬而定。
|
|
|
自動調整圖像組（GOP）長度，自適應網絡帶寬
|
||
|
視頻制式
|
NTSC/PAL制自適應
|
|
|
無線
|
網絡類型
|
EVDO /WCDMA/TD/CDMA 1x / EDGE 可選
|
|
頻點
|
450MHz/800MHz/900MHz/1900MHz
|
|
|
物理
特性
|
輸入電壓
|
DC12V，可適應DC9~24V
|
|
功率
|
< 5W(根據無線模塊的不同而有差異)
|
|
|
使用環境溫度
|
-40~85℃
|
|
工作頻率
|
150MHz~2300MHz(可選）
|
|
信道帶寬
|
1~8 MHz可調
|
|
OFDM子載波數
|
2K模式／4K模式
|
|
傳輸距離
|
通視情況30 公里；非視通情況下2公里以上
|
|
移動速度
|
時速480公里穩定接收
|
|
圖像格式
|
PAL或NTSC復合視頻(SDI數字視頻可定制）
|
|
壓縮標準
|
H．264
|
|
編碼速率
|
1M～20Mbps
|
|
聲音編碼
|
728Kbps立體聲
|
|
控制
|
用戶通過面板可以選擇預先設定的8個頻道
|
|
供電電源
|
DC12V/15V
|
|
工作溫度
|
－25°C ～ 60°C
|
|
工作濕度
|
80％
|
