第1章 概述

　　ORANGE-E100-T臺式應急語音通信綜合接入調度系統，是專業為解決不匹配通信方式而設計的，提供跨平臺的統一語音通信服務，實現語音即時互聯互通。該調度平臺高度集成，具備8路DSP(數字處理)功能，能夠方便的實現多種制式的通信系統之間的互聯互通，包括超短波通信系統、短波通信系統、衛星電話，集群通信系統以及其它特定的通信系統，實現異構網絡(無線)環境下的統一指揮調度。同時支持跨區域指揮調度通信系統網絡，設備可通過IP網絡連接在一起，可將全國(省)區域異地指揮調度通信網聯網，實現實時網絡協同調度能力。

　　產品具有體積小巧方便攜帶、安全可靠以及操作簡單等特點，可應用于城市應急、公安、武警、軍隊等行業臺式應急指揮中心以及應急通信指揮車等各種臺式應急通信環境中。在突發事件發生時，可在現場迅速構建應急指揮調度通信平臺，解決了通信互聯互通難題，體現真正的——“一機在手，通信無憂”

　　第2章 工作原理

　　ORANGE-臺式應急語音通信綜合調度系統可作為各種無線綜合通信系統的核心，主要提供通信系統的交換、控制、有/無線接口、調度臺呼叫、信道控制和狀態監測，并提供實時的系統管理。

　　ORANGE-臺式應急語音通信綜合調度系統由交換控制功能、無線信道控制功能、本地調度臺、電源模塊以及調度軟件等組成。

　　第3章 產品應用

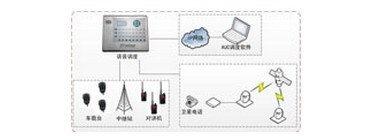

　　3.1本地互聯互通

　　在本地時間相應過程中，通過ORANGE-臺式應急語音通信綜合調度系統可以實現在最短時間內將需要的多個語音平臺交叉連接在一起實現通信。ORANGE-臺式應急語音通信綜合調度系統可連接的通信系統包括：各種頻段的超短波通信系統、短波通信系統、衛星電話，集群通信系統以及其它特定的通信系統。

　　3.2跨區域聯網

　　ORANGE-臺式應急語音通信綜合調度系統具有專利的ROIP技術，不僅支持本地組網，還可以通過IP網絡將用戶原有或新建不同區域的指揮調度網互聯互通，組建全國/省/區/縣應急指揮統一調度平臺，實現全網實時網絡協同調度能力。

　　第4章 主要功能及特點

　　l 具備多網交換功能：可以使多種無線設備互聯互通，包括短波通信系統、超短波通信系統、集群通信系統、衛星電話，以及其他特定的通信系統;

　　l 具備統一調度功能：即多個通過不同通信手段呼入時，具有三種靈活的操作方式(本地操作臺、圖形化軟件、自動轉接)可進行統一調度。

　　l 支持多種業務功能：系統支持自動識別、自動呼叫、自動轉接、語音提示等多種業務功能;可同時支持劃分多個獨立通話網。

　　l 具備本地組網和異地聯網功能：ACU設備不僅支持本地組網，還可通過IP網絡實現異地通信終端的接入，將全國區域異地指揮調度通信網聯網，實現實時網絡協同調度能力。

　　l 可方便進行容量擴展功能：ACU設備板卡式設計，可根據實際互聯通信設備數量方便配置和擴容;支持板卡熱插拔;單機設備還可通過級聯方式，實現有/ 無線話音通道的通信能力擴展。

　　l 具備方便的操作模式：可方便支持本機鍵盤，ACU控制軟件等多種操作方式，圖形化界面，操作簡單靈活。

　　第5章 產品介紹

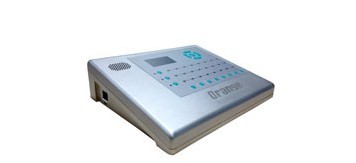

　　ORANGE-E100-T臺式應急語音通信綜合調度平臺，可聯通8路不同種類的通信方式，觸摸式按鍵，可視化顯示屏實時顯示當前的操作狀態，支持多方語音通信，攜帶方便，操作簡單。

　　ORANGE-E100-T

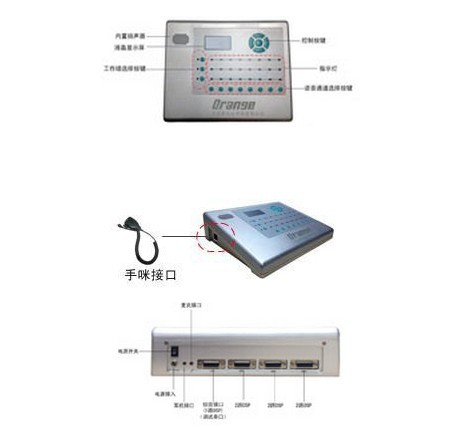

　　5.1產品結構

　　ORANGE-100-T設備采用臺式全鋁合金結構，，最大允許8路信號接入。

　　5.2功能介紹

　　l 交換單元控制

　　1.26X26語音交換及控制;

　　2.判定所有的音頻分發;

　　3.帶有易失內存的底板及模塊控制;

　　4.允許串口方式進行控制和調試;

　　l 無線信道控制單元(DSP)

　　1.完整的數字信號處理;

　　2.連接多種無線電臺;

　　3.發送音頻延遲;

　　4.語音檢測;

　　5.噪聲縮減;

　　6.均衡器;

　　l 本地調度臺(HSP模塊)

　　1.本地操作員可用PTT手咪;

　　2.帶有放大內置/外置揚聲器;

　　3.語音提示;

　　l 手動調度控制單元

　　1.本地操作員可用PTT手咪;

　　2.帶有放大內置/外置揚聲器;

　　3.語音提示;

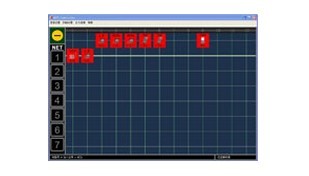

　　l 調度軟件界面(ORANGE- E1控制軟件)

　　第6章 技術指標

　　u 參數配置

　　l 8路DSP語音模塊

　　l 帶有網口，串口調試接口(DB15)

　　l 手咪，喇叭

　　l 后面板耳機，麥克接口

　　l 液晶顯示參數設置窗口

　　l 5觸摸式按鍵

　　l 工作操作按鍵11個和LED燈3排，控制方式類似3U語音調度平臺軟件ACU

　　l G1,G2,G3按鍵選取工作組，L1,L2,L3,L4,L5,L6,L7,L8按鍵選取DSP語音通道

　　u 一般參數及環境要求：

　　l 供電要求：12V

　　l 工作濕度:0-95%

　　l 工作溫度：-20°C-60°C
